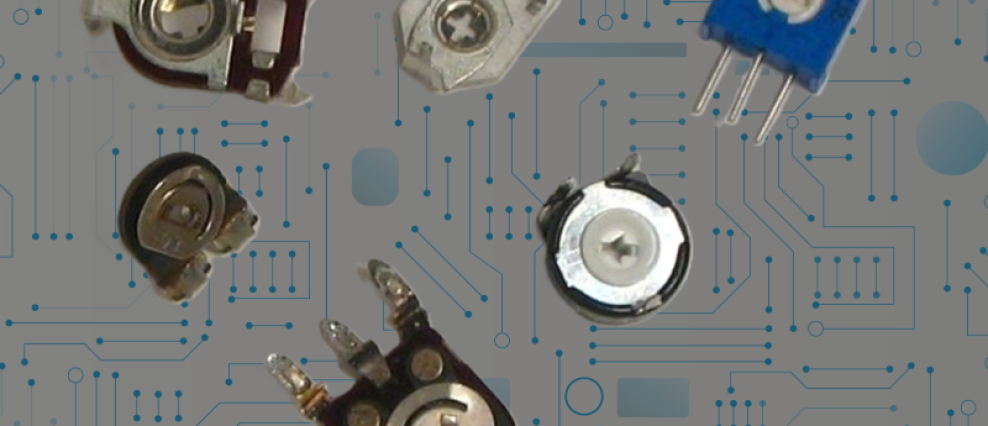

Подстроечные резисторы: точная настройка, спрятанная внутри 🔧🎯

В мире электроники есть компоненты, которые работают "в тени". Их не видит пользователь, они не вынесены на переднюю панель, но именно они обеспечивают точность и стабильность работы устройств. Речь о подстроечных резисторах.

Что это и зачем нужны? 🤔

Подстроечный резистор — это разновидность переменного резистора, предназначенная для точной настройки электронных устройств в процессе производства, монтажа или ремонта . В отличие от обычных переменных резисторов (регуляторов громкости, например), они устанавливаются внутри корпуса и недоступны пользователю при эксплуатации .

Почему они нужны? Даже самые точные компоненты имеют технологический разброс. Например, обычные постоянные резисторы выпускаются с допуском по сопротивлению до 5–10% от номинала . А в процессе эксплуатации параметры могут "плыть" из-за старения компонентов. Именно для компенсации этих отклонений и нужны подстроечные резисторы .

Ключевые отличия от обычных переменных резисторов 📊

• Механический ресурс: Рассчитаны на ограниченное число регулировок (обычно 150–200 циклов против десятков тысяч у переменных) .

• Инструмент настройки: Регулировка производится не рукой, а инструментом — обычно отвёрткой, для чего на валу предусмотрен шлиц .

• Применение: Только для настройки, а не для постоянного управления в процессе работы.

Где применяются? 🎯

Подстроечные резисторы находят применение практически в любой электронике, где требуется точная калибровка :

• Измерительные приборы и калибровочные цепи

• Балансировка дифференциальных и операционных усилителей

• Телекоммуникационное оборудование

• Аудио/видеотехника, принтеры, антенные усилители

• Промышленная и медицинская электроника

Какие бывают? 🔩

1. По типу резистивного элемента: проволочные (с намоткой из сплава) и непроволочные (с напылённой или впрессованной плёнкой) .

2. По количеству оборотов: однооборотные (угол поворота обычно до 260–270°)  и многооборотные (до 15 и более оборотов для сверхточной настройки через червячную передачу) .

3. По способу монтажа: выводные (для установки в отверстия платы) и для поверхностного монтажа (SMD) .

Интересный тренд 📈

Всё чаще классические аналоговые подстроечные резисторы заменяют "цифровыми потенциометрами". Это микросхемы, сопротивление которых задаётся двоичным кодом, а значение хранится в энергонезависимой памяти . Удобно для автоматизированной настройки.

Итог: Подстроечный резистор — маленький, но важный компонент, который превращает "почти правильно" в "точно". Он не на виду, но без него многие устройства не работали бы с заявленной точностью. 💡

Почему мы про это написали?

Потому что подстроечные резисторы появились в нашем магазине.
