Комплекты аттенюаторов в кейсе: мобильное решение для измерений и испытаний

В инженерной лаборатории, на производственном стенде или при выездных измерениях важно, чтобы нужные аттенюаторы и нагрузки были под рукой, аккуратно хранились и быстро подключались к измерительному тракту. Для таких задач ЭРКОН предлагает готовые кейсы с комплектами аттенюаторов — удобное мобильное решение для настройки, испытаний и измерений в разных условиях.

Кейс с аттенюаторами — это не просто набор отдельных изделий. Это продуманное решение для инженера: компоненты размещены в защитном исполнении, удобно транспортируются, не теряются в лаборатории и позволяют быстро собрать нужную конфигурацию измерительного тракта.

Для чего нужен кейс с аттенюаторами

Комплект аттенюаторов в кейсе полезен там, где регулярно требуется изменять уровень сигнала, защищать входы приборов, проводить измерения мощности или настраивать радиочастотный тракт.

Такие комплекты применяются:

·         в измерительных лабораториях;

·         на испытательных стендах;

·         при выездных измерениях;

·         в метрологии;

·         в телекоммуникационном оборудовании;

·         в исследованиях и настройке аппаратуры;

·         в радиолокации;

·         при согласовании импеданса;

·         при проверке усилителей, генераторов и приёмных устройств.

Главное преимущество кейса — инженер получает сразу несколько аттенюаторов и/или нагрузок в одном защищённом комплекте. Это удобно и для мобильных измерений, и для стационарной лаборатории.

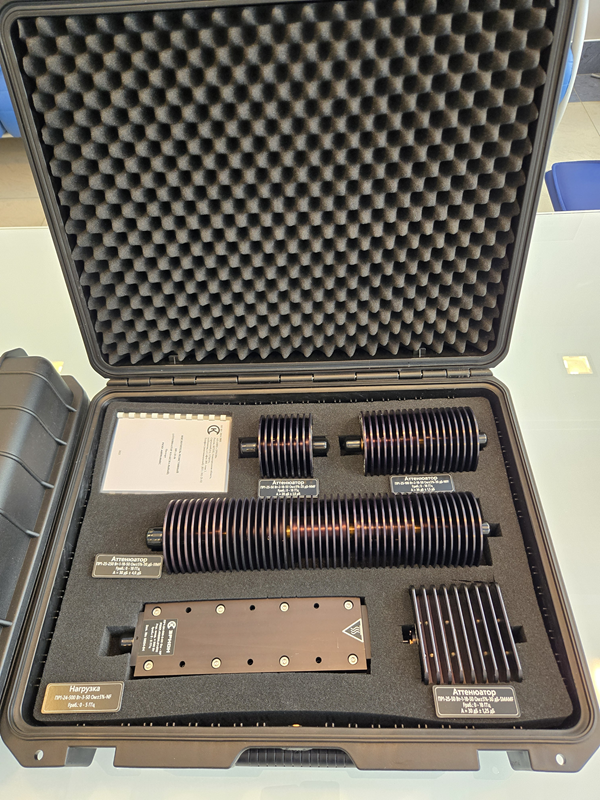

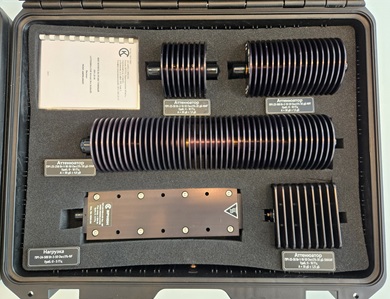

Кейс аттенюаторов №1

Кейс №1 включает четыре модели аттенюаторов серии ПР1-25 и одну нагрузку ПР1-24. Такой состав подходит для разноплановых измерительных задач, где требуется работа с разными уровнями мощности и ослабления.

Состав кейса №1:

·         ПР1-24-500-3;

·         ПР1-25-50-1-18;

·         ПР1-25-50-2-18;

·         ПР1-25-100-2-18;

·         ПР1-25-250-1-18.

Комплект может использоваться в стендовых и лабораторных задачах, где требуется сочетание аттенюаторов и нагрузки для настройки, проверки и защиты измерительного оборудования.

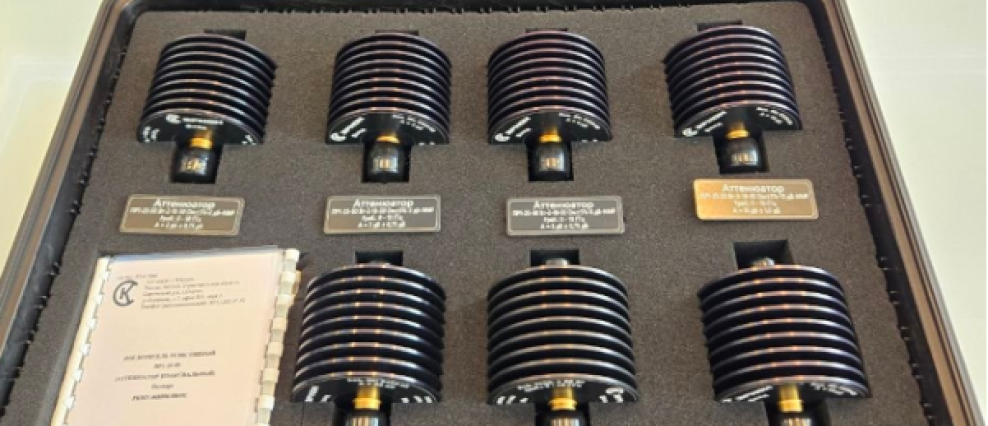

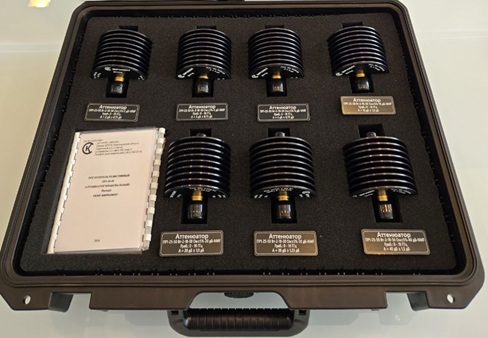

Кейс аттенюаторов №2

Кейс №2 состоит из семи аттенюаторов ПР1-25-50-2-18 с разными уровнями ослабления сигнала:

·         2 дБ;

·         3 дБ;

·         6 дБ;

·         10 дБ;

·         20 дБ;

·         30 дБ;

·         40 дБ.

Такой набор удобен для точной настройки уровня мощности в тракте. Инженер может использовать один аттенюатор или включать несколько последовательно: значения ослабления в дБ складываются, что позволяет гибко получать нужный уровень сигнала.

Кейс №2 особенно полезен для лабораторий и испытательных стендов, где регулярно требуется менять ослабление без долгого подбора отдельных компонентов.

Пример применения: измерение мощности с помощью аттенюатора

Один из типовых сценариев применения комплекта аттенюаторов — измерение мощности СВЧ-сигнала в составе лабораторного или производственного стенда.

Аттенюатор устанавливается в измерительный тракт после СВЧ-генератора и снижает мощность входного сигнала до уровня, безопасного и удобного для измерительной аппаратуры. Это позволяет работать с сигналом без значительного искажения его формы и обеспечивает работу приборов в оптимальном динамическом диапазоне.

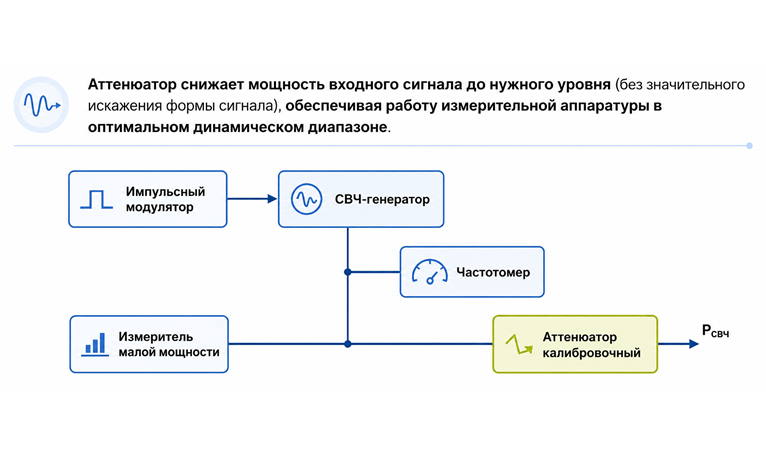

Типовая схема измерения может включать:

·         импульсный модулятор;

·         СВЧ-генератор;

·         частотомер;

·         измеритель малой мощности;

·         калибровочный аттенюатор;

·         выходной сигнал с заданным уровнем мощности.

В такой схеме СВЧ-генератор формирует сигнал, частотомер контролирует его частоту, а измеритель малой мощности используется для контроля уровня после ослабления. Калибровочный аттенюатор снижает мощность до требуемого значения, чтобы измерительная аппаратура не перегружалась и работала в корректном диапазоне.

Практический смысл такого включения — получить управляемый и повторяемый уровень сигнала на выходе. Например, если мощность генератора или усилителя слишком велика для прямого подключения к измерителю, аттенюатор 10, 20, 30 или 40 дБ позволяет безопасно уменьшить уровень сигнала и провести измерение без риска повредить прибор.

Кейс аттенюаторов №2 удобен именно для таких задач: в нём собран полный ряд ослаблений 2, 3, 6, 10, 20, 30 и 40 дБ, что позволяет быстро подобрать нужное значение или собрать каскадную комбинацию из нескольких аттенюаторов. Это особенно полезно при настройке мощности в тракте, защите входов измерительных приборов и измерении больших уровней мощности через известное ослабление.

Например, при последовательном включении аттенюаторов их значения в дБ складываются. Если требуется получить суммарное ослабление 26 дБ, можно использовать аттенюаторы 20 дБ и 6 дБ. Если требуется 36 дБ — 30 дБ и 6 дБ. Такой подход делает комплект универсальным инструментом для настройки измерительного тракта без необходимости каждый раз подбирать отдельный компонент.

Преимущества аттенюаторов серии ПР1-25

Аттенюаторы серии ПР1-25 рассчитаны на инженерные задачи, где важны стабильность параметров, широкополосность и надёжность при регулярной эксплуатации.

Ключевые преимущества серии:

·         высокая входная мощность;

·         возможность каскадного соединения;

·         широкополосность;

·         малая неравномерность ослабления;

·         высокая температурная стабильность;

·         индивидуальный паспорт изделия;

·         российское производство;

·         применение современных технологий.

Благодаря этим характеристикам аттенюаторы ПР1-25 подходят для лабораторных измерений, настройки оборудования, работы в составе измерительных трактов и испытательных систем.

Почему комплект выгоднее отдельных изделий

При регулярной работе с радиочастотными трактами одного аттенюатора обычно недостаточно. Сегодня может потребоваться 3 дБ для небольшой коррекции уровня, завтра — 20 дБ для защиты прибора, а на другом стенде — каскадное соединение нескольких номиналов.

Покупка готового комплекта решает сразу несколько задач:

·         все необходимые номиналы собраны в одном месте;

·         комплект дешевле, чем покупка отдельных изделий по одному;

·         кейс защищает оборудование при хранении и транспортировке;

·         компоненты удобно использовать на выезде;

·         снижается риск потери или повреждения изделий;

·         инженер быстрее собирает нужную измерительную схему.

Возможность изготовления под задачу

Помимо готовых комплектов, ЭРКОН может изготовить кейс с индивидуальным набором аттенюаторов и нагрузок под технические требования заказчика.

Возможна модификация базовых моделей по параметрам:

·         входная мощность;

·         КСВН;

·         диапазон рабочих частот;

·         типы разъёмов;

·         форма корпуса;

·         габариты;

·         состав комплекта;

·         сочетание аттенюаторов и нагрузок.

Такой подход удобен для предприятий, лабораторий и испытательных подразделений, которым нужен не универсальный набор, а комплект под конкретные измерительные задачи.

Краткий вывод

Кейс с комплектом аттенюаторов — это практичное решение для инженеров, лабораторий и испытательных стендов. Он помогает быстро настраивать уровень сигнала, проводить измерения, защищать входы приборов и аккуратно хранить радиочастотные компоненты.

ЭРКОН предлагает готовые комплекты аттенюаторов, а также возможность собрать индивидуальный кейс под ваши задачи: с нужными номиналами ослабления, мощностью, частотным диапазоном, разъёмами и нагрузками.
